Panel Para Anaquel De Refrigerador.

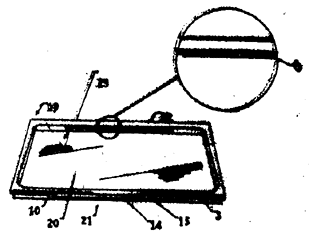

Descripcion: La presente invencion se refiere a un panel (19) para anaquel de refrigerador que esta conformado por un marco (23) de plastico formado de una sola pieza que tiene un componente principal superior que aloja una lamina, placa u hoja (20) insertable de manera que pueda retirarse y volverse a colocar, caracterizado porque: a) el marco (23) tiene una parte frontal (22), la cual comprende una ranura frontal en forma de C (6) en donde se aloja la lamina, placa u hoja (20) para quedar fija en dicha parte frontal (22), estando dicha ranura frontal (6) formada en una costilla longitudinal (8) y conformada estructuralmente por la pared interior (7) del componente principal superior del marco (23), por una cara de la costilla longitudinal (8) de la parte frontal (22) del marco (23) y por una proyeccion o pestaņa frontal (9), proyectada hacia el centro del marco (23), desde dicha costilla longitudinal (8); b) la lamina, placa u hoja (20) se asienta en la proyeccion o pestaņa frontal (9); c) el marco (23) cuenta adema con ranuras laterales en forma de C (50) que permiten guiar a la lamina, placa u hoja (20) en su recorrido a trave del marco (23), al momento de insertar o retirar dicha lamina, placa u hoja (20) y proporcionan un soporte periferico a la lamina, placa u hoja (20) una vez insertada en dicho marco (23); d) adema, el marco (23) tiene un gancho posterior de fijacion (14), mismo que va a asegurar a la lamina, placa u hoja (20) por su parte posterior, proporcionandole soporte a esta y sirviendo para bloquear e impedir la salida de dicha lamina, placa u hoja (20) del marco (23), o bien, para desbloquear y liberar a la lamina, placa u hoja (20) y permitir su salida del marco (23) al accionar el gancho (14) manualmente; el gancho (14) esta formado por una estructura alargada con dos elementos planos, uno vertical y el otro horizontal, delimitando un angulo recto, que esta fijado por un extremo del elemento vertical a la cara inferior del lado posterior (21) del componente principal superior del marco (23), formando parte integral del mismo en forma monolitica.

Figura Juridica: Patentes de Invencion

Solicitud: PA/a/2000/006845

Fecha de Presentacion: 2000-07-12

Solicitante(s):

Inventor(es): PEDRO ARMADO FUENTES RAMIREZ., ARTURO VARGAS JUAREZ., MX

Clasificacion: F25D25/02 referente a Panel Para Anaquel De Refrigerador.
